淄博热水器工程安装 集热工程安装

淄博热水器工程安装 集热工程安装

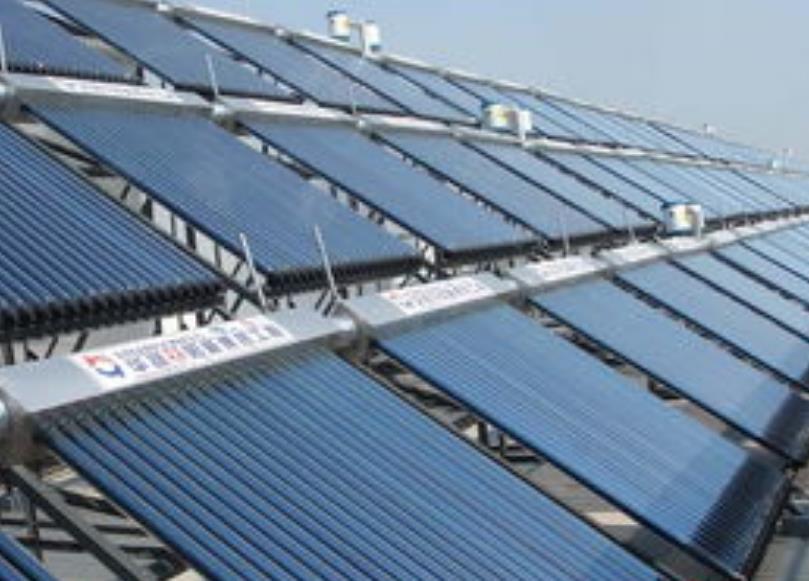

    太阳能热水工程施工方案中太阳能集热器安装规范:太阳能集热器安装:1。收集器基础的水泥墩应按照图纸规定的尺寸整齐放置和布置。水泥墩应牢固可靠,表面应光滑。水泥墩底部应与顶板可靠接触,并采取防水措施。2、集热器吸热面应朝南放置,东不超过10°,西不超过15°(如不允许屋顶安装条件,可根据实际情况确定)。3、集热器框架基础的方钢应平行、整齐、美观。方钢与水泥预埋件的焊接应牢固可靠。焊缝应整齐光滑,垫铁应垫实焊接牢固。4、大型太阳能热水器系统框架的焊接应:同一框架尺寸一致,结构焊接牢固,焊缝整齐光滑;油漆均匀美观。平板太阳能集热器5。在水平框架的基础上放置三角形框架,然后确定框架的焊接位置。焊接的三角形框架应为方形且直立。6、焊接前根据梯子的宽度,用固定夹从下到上焊接梯子支架。焊接应牢固。7、三脚架的封盖应从一侧开始,先找出三脚架的垂直度,然后按规定尺寸从一侧焊接到另一侧。8、割台支撑架固定整齐美观。集箱应水平竖直,系统连接牢固可靠,抗风能力强;屋顶防雷网与系统相连,避雷针设置在热水器或热水系统的顶部。真空管太阳能集热器9。收集器的布置应符合坡度要求,做到整齐、美观、稳定、可靠;结构焊接牢固,焊缝整齐光滑;保温严密牢固,油漆均匀美观。10、冷水进水管应预留回水间,以保证冷水从顶部回流,然后进入集热器底部。有两个优点:A.当太阳能集热器末端的管道出现问题时,水箱中的水不会流出;B、 当自来水系统突然停止供水时,不会导致集热器中的热水回流,以避免突然供水时温差过大导致管道爆炸。11、出水管应逐渐爬坡,坡度宜在100:2范围内。目的是保证出水管充满水,以保证温度传感器的使用寿命和测量精度。以上几点是关于太阳能工程施工方案中太阳能集热器的安装规范要求。无论是太阳能平板集热器还是真空管集热器,安装要求基本相同。不同类型采用不同的支撑架尺寸,可根据实际施工现场进行焊接或组装。
